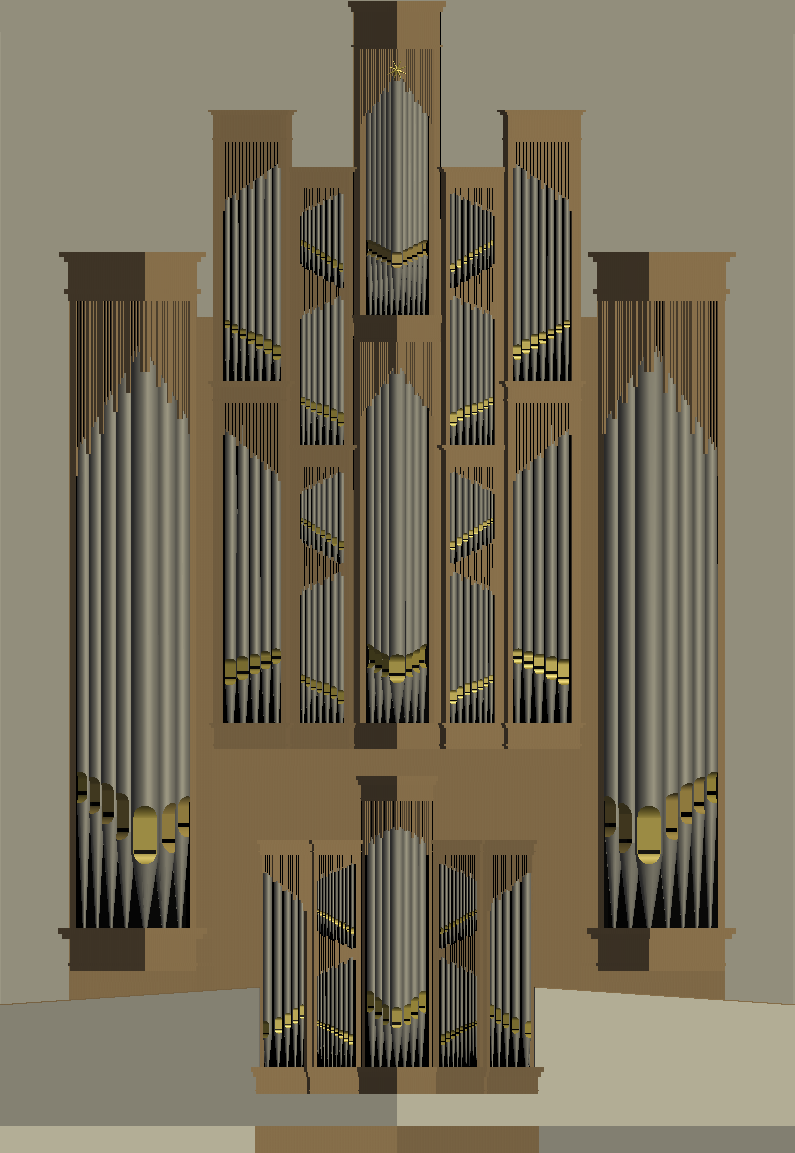

3d-Orgeltekening van het 3-klaviers orgel met volledig pedaal van de Ichthuskerk op Urk.

stand tot 31 mei 2014



Omdat ik een 3d tekencursus in combinatie met BIM heb gevolgd, wilde ik toch een keer een orgel tekenen in 3D. Mijn eerste uidaging was toen uiteraard: welk orgel kan ik hiervoor nemen. Na een tijdje diende zich een orgel aan wat nog niet bestond! En ik dus niet kan controleren of het ook werkelijk er zo uitziet. Op basis van 2 tekeningen en een beetje fantasie is het dus dit orgel geworden. Er zijn uiteraard nog wel een paar uitdagingen te gaan, maar daar kom ik ook wel weer uit.

De basis van het orgel is getekend met ZWCAD 2010-2011, Het houtwerk en verder aankleding van het orgelfornt is getekend met Autocad 2012 - 2015, uiteraard is de tekening afgedrukt met het laatste programma. Ondertussen ben ik bezig bezig geweest met een andere tekencursus, waarin o.a. bouwkundig tekenen verder wordt uitgediept.... De vorderingen hiervan zullen ook op deze site te volgen zijn. Het idee om een orgel in 3d tekenen is niet van mijzelf afkomstig, voor een paar jaar terug kreeg ik van iemand een mailtje waarin hij ook aangaf orgels in 3d te tekenen hij had het echter met Solisworks getekend. Dat zag er toen al veelbelovend uit!

Klik op het filmpje om een 3d impressie te bekijken van de vorderingen van het orgel. Bijgewerkt tot 14 juni 2014.

Begindatum: 10-9-2011, softART DESIGN.

impressie 2.


Omdat het een 3D model is kun je vanuit allerlei posities afbeeldingen maken, hierbij nog eentje.
